1.1系统概述
    安科瑞Acrel-3000电力监控系统以计算机、通讯设备、测控单元为基本工具，为变配电系统的实时数据采集、开关状态检测及远程控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统，在变配电监控中发挥了核心作用，可以帮助企业消除孤岛、降低运作成本，提高生产效率，加快变配电过程中异常的反应速度。
    随着计算机信息技术在电力行业越来越广泛的应用，管理者已经不再满足于在固定的监控中心才能监控变配电现场的运行工况。安科瑞电力监控系统基于网络浏览器的Web架构方式，作为www网络应用的软件，其分布式的结构保证了发挥系统最大的效率。安科瑞电气为满足企业的管控一体化需求提供了完整、可靠的解决方案。

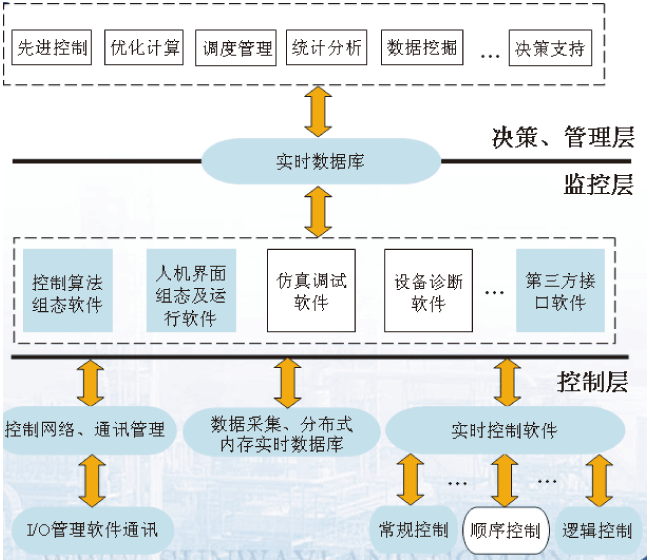

    一直以来，安科瑞电气始终有预见性地开发具有潜在应用价值的功能模块，同时认真评估用户反馈建议来改进安科瑞电气产品，与客户的互动合作促进了上海安科瑞电气的持续发展，也使用户得到超值回报。
    经过多年的实践与开发，安科瑞电气为企业在变配电监控、数据联网，电力调度等多个方面提供了系列软件产品，安科瑞电力监控系统可以为企业提供“监控一体化”的整体解决方案，为企业MES系统提供核心历史数据“引擎”，安科瑞电力监控系统包括企业级实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，这些产品不是孤立的，它是一个应用规模可以自由伸缩的体系结构，整个系统都是按照软件标准而严格设计的，其中实时历史数据库是全部产品数据的核心，分布式的网络应用是安科瑞电力监控系统的最大特点，该系列产品可以广泛的应用于企业信息化、DCS系统、PLC系统、SCADA系统、楼宇IBMS等监控系统中。
    安科瑞电力监控系统产品主要包括以下系列：
    安科瑞AcrControl-HMI/SCADA工业监控组态软件，提供了组件技术解决方案；
    安科瑞AcrSpace-企业级实时历史数据库，实现企业信息集成的基础平台；
    安科瑞AcrStrategy-自动化控制软件，实现基于PC控制的过程控制与仿真；
    安科瑞AcrNetPower-电力监控组态软件，企业变配电自动化的SCADA平台；
    安科瑞AcrFieldComm-网关通讯软件，提供通讯协议转换的一体化解决方案；
    安科瑞AcrMopc-OPC通讯解决方案，提供OPC Server定制开发服务。

1.2系统技术指标
◇ 重要遥测更新周期：＜2S
◇ 一般遥测更新周期：＜3S
◇ 事故时遥信变位传送时间：≤1S
◇ 事故推画面时间：＜2S
◇ 遥信变位：＜1S
◇ 遥控过程完成：＜3S
◇ 模拟量测量综合误差：＜0.5%
◇ 电网频率测量误差：＜0.01Hz
◇ 调用画面响应时间：1S~3S
◇ 单元控制装置接受命令到开始执行时间：≤1S
◇ 网络速率：100兆或1000兆
◇ 事件记录正确率：≥99.9%
◇ 遥信正确率：100%
◇ 遥控正确率：100%
◇ 遥调正确率：100%
◇ 遥测正确率：≥99.9%
◇ 海拔高度：≤4000m
◇ 工作环境温度范围：-20℃~+65℃
◇ 存储环境温度范围：-40℃~+85℃
◇ 相对湿度：≤95%（25℃）
◇ 在实时数据库容量支持到10000点基本保持以下系统指标：
◇ 系统使用寿命：≥10年
◇系统平均无故障时间：系统MTBF≥30000小时
◇CPU负载：正常情况下负荷率≤15%（任意5分钟内平均）
           事故情况下负荷率≤35%（任意1分钟内平均）

1.3系统结构

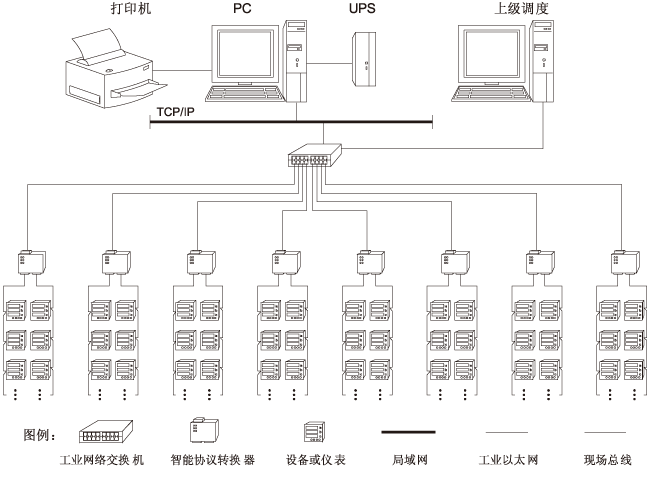

    Acrel-3000电力监控系统采用三层的网络分布式结构，它包括站控管理层、网络通讯层和现场设备层。

1.3.1管理层
    站控管理层针对配电系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。系统软件具有良好的人机交互界面，对采集的现场各类数据信息自动经过计算处   理，并以图形、数显、声音等方式反映现场的运行状况。

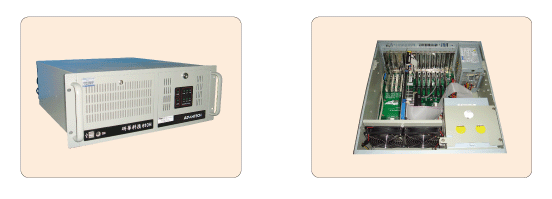

1.3.1.1工业级计算机

特性
◇ 4U高上架式机箱可支持到14个板卡
◇ 防震式驱动器托架设计可安装到3个5.25和1个3.5磁盘驱动
◇ 前置USB&PS/2接口
◇ 双前置带过滤冷却风扇满足最佳空气流向
◇ 特殊的附带橡胶的紧固夹具可以更好的防止板卡在恶劣环境下受到意外的震动
◇ 可视化的电源状况和硬盘状况显示能更好改善系统的有效性
◇ 友好用户界面的前置过滤装置易于系统维护
◇ 可锁式前舱门防止未授权的使用
◇ 灵活的机构设计可支持300W PS/2电源和ATX冗余电源
◇ 环境温度：-20℃~+60℃
◇ 相对湿度：≤95%
◇ 海拔高度：≤3500m
尺寸：（W×H×D） 482×177×480mm

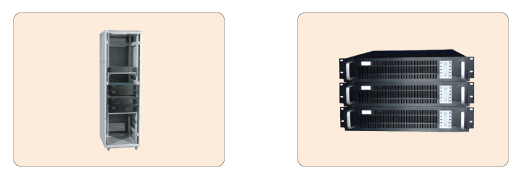

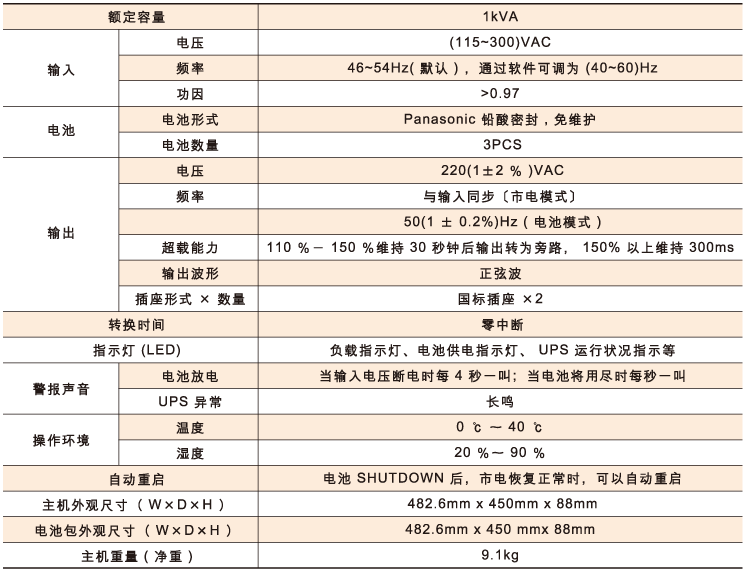

1.3.1.2UPS电源

    机架式UPS ，容量包括 1KVA 至 6KVA 。与在线互动式或后备式 UPS 相比，在线式 UPS 能够为负载提供最佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑， Rack UPS 是最佳的 UPS 结构。因此，此系列特别针对关键设备，如通讯系统和计算机网络系统，或是对电力环境要求苛刻的设备提供更加灵活、可靠的电源保护。

1.3.2通讯层
    通讯控制层主要是由通讯服务器、通讯前置机、HMI及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和存储等工作的同时，转达上位机对现场设备的各种控制命令。

1.3.2.1ACRHMI通讯管理机
概述
   在智能配电系统中，ACRHMI是用于实现配电系统的通信处理和设备管理的智能通信单元。其具有良好的人机界面，能够将多种设备通过现场总线技术有机地连接起来，并且在测控网上实现信息交换和共享利用，同时还能实现现场本地层的人机对话。
    ACRHMI具有强大的通信处理功能和丰富的现场监控功能，还具有实时性强、可靠性高的特点。ACRHMI与其他系统（如：配电监控调度中心、楼宇自控中心BAS、工厂过程控制中心DCS、消防控制中心FCS等）均可以通过标准接口进行数据转发和交换，在智能配电系统中起到通信枢纽的功能。



产品特性
■液晶屏：12.1寸高亮度TFT真彩、四线制电阻式触摸屏、分辨率800×600、亮度400cd/m2、具有良好的视觉效果，图形界面操作方便，具有屏保节能功能，时间可以设定，从而提高屏的使用寿命
■CPU主板：工业级低功耗CPU（ARM S3C2440A  400MHz）具有强大的通信和数据处理能力
■存储设备：64M内存、64M闪存，可以保存遥测、遥信、遥控报警、SOE事件记录信息，同时支持U盘倒出功能，以实现对重要监测数据的备份存储
■通讯接口：2×RS232全隔离接口、2×RS232/RS485全隔离接口（可扩充Can总线）、2×USB接口（1.1兼容，支持U盘导出功能）、10M/100M以太网口，支持工业以太网通讯等多种通讯方式，实现与配电现场各种智能设备的通讯连接和数据处理
■既可以进行现场监测，同时又可以向上一级系统转发采集到的实时数据
■工作电源：24V（DC）电源输入
■额定功耗：≤25W
■内部配置：实时嵌入式操作系统（WinCE.NET）和系统工程运行软件，多任务处理机制，保证通信的实时性，硬件和软件采用Watchdog技术，进一步解决了系统的稳定性和可靠性
产品规格
■结构：高档铝合金结构
■安装：嵌入式安装，可安装在开关柜门板上

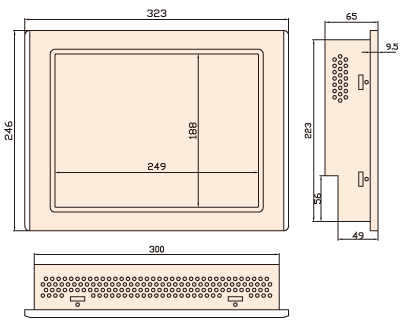

■总体尺寸：323×246×65mm
■前面板：323×246mm
■面板视口：249×188mm
■开孔尺寸：302×225mm
■净重：3.9Kg

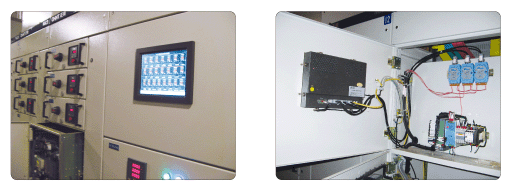

安装实例

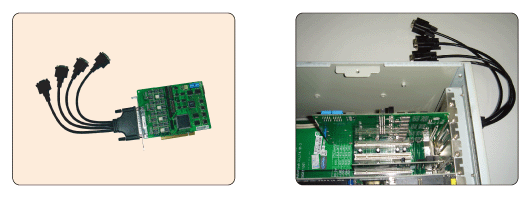

1.3.2.2ACRNET-PCI通讯扩展卡


概述
    ACRNET-PCI采用PCI总线，是专为工业环境设计的 RS-232 和 RS-422/485 工业通讯卡。它支持2 个RS-232 或 RS-422/485串口界面和 2 个 RS-422/485串口界面,可进行跳线选择, 在一对多点应用环境中，每个 RS-422/485 口最多能控制32个设备。
    每片卡都提供数据流向自动控制 ADDC (Automatic Data Direction Control) 功能，无需额外的编码，即可轻松管理RS-485半双工通讯串口数据的传送和接收。另外，采用芯片硬件流量控制和内建终端电阻保证了数据的完整性，可选择光电隔离（2KV）和浪涌保护（25KV ESD）确保操作系统更安全可靠。 以上特点说明，该系列的多串口卡的性能，特别适用于对稳定性要求较高的工业通讯环境应用。
特点
一片卡支持三种串口通讯界面 (2个RS-232 或 RS-422/485串口和 2 个 RS-422/485串口，可跳线选择)
支持数据流向自动控制ADDC功能或通过 RTS控制
串口通讯速率达921.6 Kbps
采用芯片硬件流量控制
可选择光电隔离（2KV）和浪涌保护（25KV ESD）功能
内建终端电阻
支持众多常见的操作系统

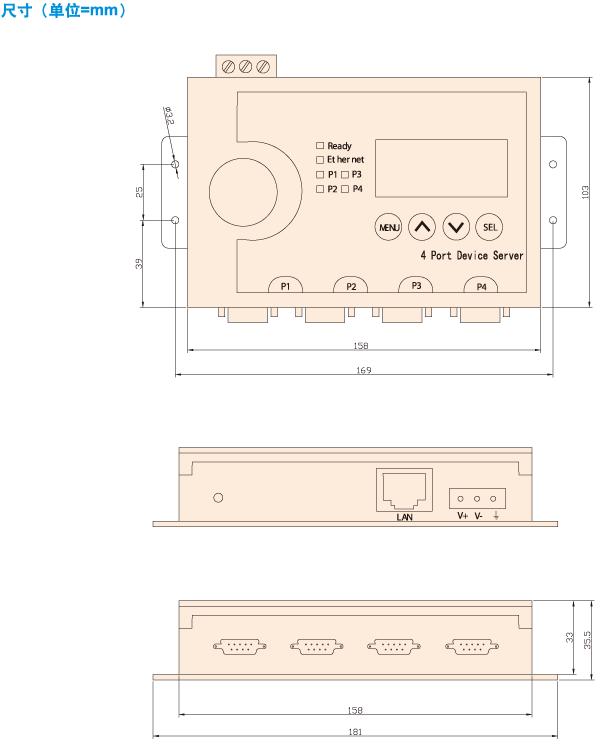

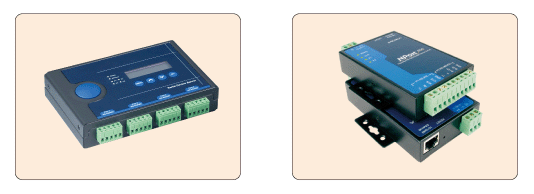

1.3.2.3ACRNET-PORT串口设备联网服务器


关键特性
■为设置ＩＰ地址提供了简单易用的LCM（液晶模块）界面
■自适应10／100Mbps的以太网接口
■４个RS－232或者RS－422／485接口
■所有串口信号15KV　ESD保护
■TCP Server,TCP Client,UDP和Driver操作模式
■支持WEB,telnet和console口进行设置
■支持SNMP MIB-II网络管理
■带2KV光电隔离保护
可让4个串口设备即可联网
    ACRNET-PORT为串口设备连接到以太网提供了便捷的传输方式，只需简单的配置就可以将您现存的串口设备连接上网络。既保障您现有硬件投资，同时确保将来网络的扩展性能。此外，该产品可以在串口和以太网接口中进行双向传输数据。您可以通过网络同时集中管理您的串口设备和分散的主机管理。
每个串口具备独立的操作模式
    不同的串口可以被配置成不同的模式，这确保了操作的多样性。该产品可以通过TCP/IP网络来连接不同的设备获取远程数据、事件处理、或者数据广播等。例如你可以配置其端口１为driver 模式，端口２为TCP Server模式，端口３和４为TCP Client模式下。
友好的LCD操作界面，便于安装
    内建的LCM人机界面显示了所有的配置参数，并且配备了４个按钮来进行配置，或用来选择操作模式，这些都让您更加简单的来设置服务器参数，包括IP地址、网络掩码和网关地址。
冗余电源输入
    该产品支持冗余电源输入，提供终端端子电源输入和外接电源输入。这两种方法不仅使得电源具备冗余性，更为不同应用提供多样灵活的解决方案。
终端电阻和Pull High/Low电阻可调
    在一些特殊环境中，串口信号的反射及干扰较大，经常会影响到通讯效果。这时我们需要使用终端电阻，使用终端电阻可阻止串口信号的反射。同时信号损耗及匹配是另一个难题，正确地设置Pull High/Low电阻可以有效防止这些问题的产生。但在这些不同的环境中，电阻的阻值没有一个固定的值，而该串口设备服务器在每个串口上都设置了可调试电阻，允许客户通过跳线来调节终端电阻和上拉下拉电阻的阻值。

规格
LAN
以太网：10／100M,RJ45
保护：内建1.5kV电磁隔离

端子数量：4
端子类型：接线端子
信号：RS-422:Tx+,Tx-,Rx+,Rx-,GND
         RS-485(2线):Data+,Data-,GND
         RS-485(4线):Tx+,Tx-,Rx+,Rx-,GND
串行线保护：所有的信号提供15kV ESD

电源线保护：
4kV burst(EFT),EN61000-4-4;
2kV surge,EN61000-4-5;

电源需求
电源输入：12-48VDC
电源功耗：600mA@12V(max.)

机械特性
外壳：SECC钢板(0.8mm)
尺寸（W*H*D)：
190*44.5*478mm(including ears)
190*44.5*440mm(without ears)

工作环境
工作温度：0-55oC(32-131oF),5-95%RH
存储温度：-20-85oC(-4-185oF),5-95% RH

1.3.3设备层
    现场设备层是连接于网络中用于电参量采集测量的各类型的仪表和保护装置等，也是构建该配电系统必不可少的基本组成元素。不仅肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。

快速选型表

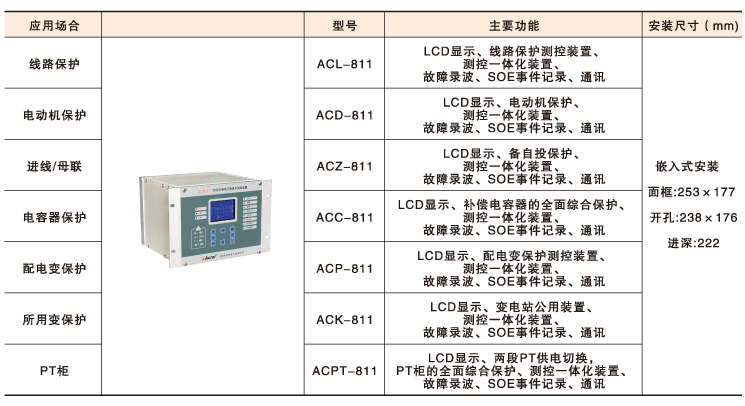

微机保护测控装置典型应用选型表


WHD智能型系列温湿度控制器典型应用选型表

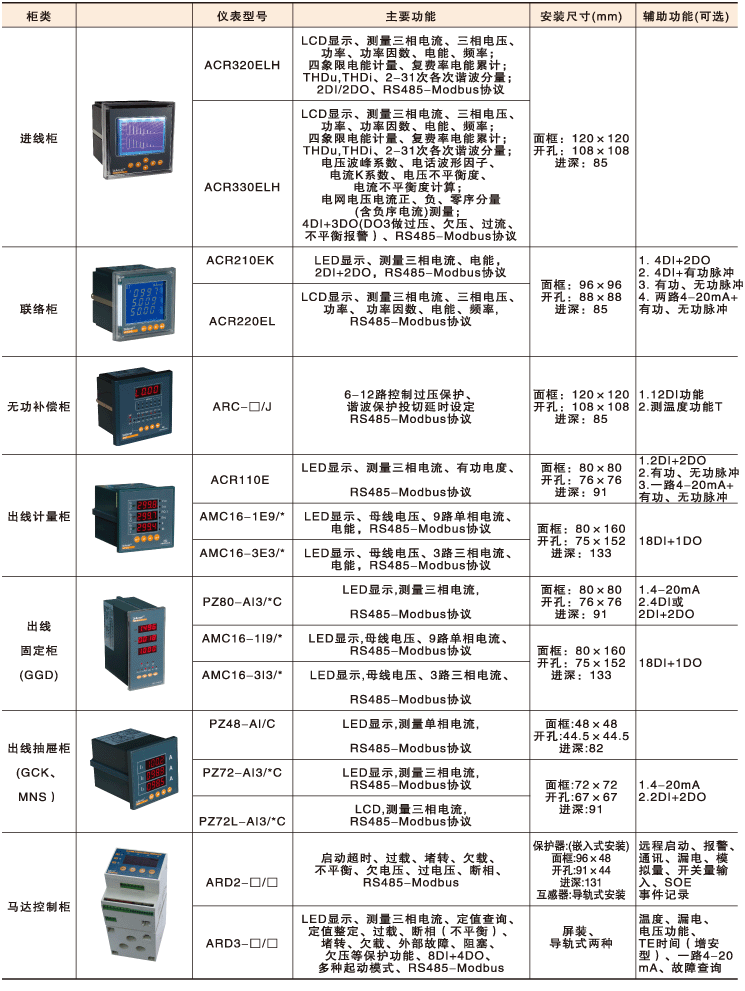

电力监控仪表典型应用选型表

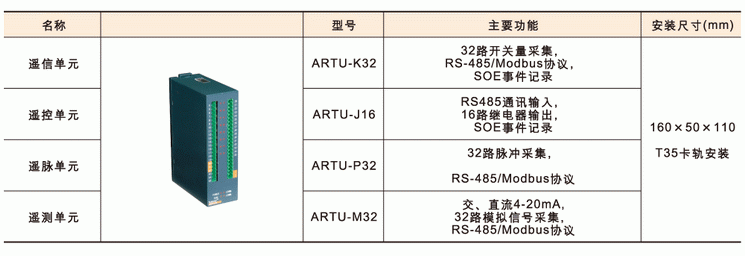

ARTU四遥单元典型应用选型表

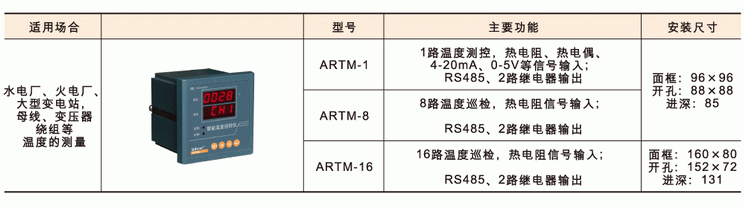

ARTM温度巡检测控仪典型应用选型表

1.4系统功能
人机交互界面

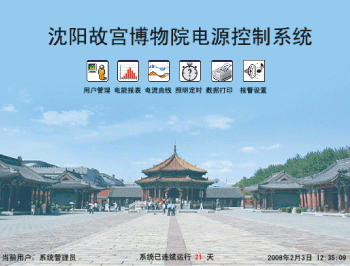

   Acrel-3000电力监控系统具有友好的全中文人机交互界面。标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。
   系统主画面的一次接线图显示工程名称、开关柜编号、回路编号及回路名称等信息，其中回路的名称可由系统级管理员自定义更改；画面还可显示SOE事件实时记录窗口、系统功能快捷键、当前操作人员、系统当前时间及系统运行天数等信息；空间地理平面的主画面显示了该工程区域内各变电箱的地理位置等信息。
   系统主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新，如变压器进线、重要出线的电压、电流、功率、频率等；一般出线的三相电流信息等；还可通过调用重要回路子画面查看该回路的详细电参量信息。
用户管理
   Acrel-3000电力监控系统提供了多达999级的管理权措施，对不同级别的用户赋以不同权限，从而保证系统在运行过程中的安全性和可靠性。
   如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。
   系统一般保留最高管理权限——系统管理员，系统级管理员可完成该系统所设计的所有操作动作，还具有添加新用户，分配用户权限，删除用户等功能。
采集处理和控制
   Acrel-3000型电力监控系统可实时和定时采集现场设备的各电参量及开关量状态(包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等)，将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要的信息量进行数据库存储。对现场设备的操作（如合/分闸控制、电容投切等）可进行本地手动操作和远程控制操作两种，并具有权限保护，防误闭锁功能，遥调和遥控的用户权限级别可设置0~999级，还可根据开关量和模拟量的组合实现闭锁。
趋势曲线分析
   Acrel-3000电力监控系统对采集的电参量进行分类识别并将必要参量存储至数据库，对所有参量存储可达两年，电能参量的存储可达三年以上，并可根据用户需求及硬件配置更改存储时间。
   系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的运行负荷状况。如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。
电能管理与报表打印
    Acrel-3000电力监控系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表、操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。
事件记录和故障报警
    Acrel-3000型电力监控系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能，包括事件发生的时间位置，当前值班人员事件是否确认等信息，对开关变位、参量越限等信息还具有声音报警功能，同时自动对运动设备发送控制指令或提示值班人员迅速排除故障。

1.5组态软件综述
1.5.1产品概述
    安科瑞电力监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，比如在分布式网络应用中，所有应用（例如趋势曲线、报警等）对远程数据的引用方法与引用本地数据完全相同，通过“组态”的方式可以大大缩短了自动化工程师的系统集成的时间，提高了集成效率。

    安科瑞电力监控组态软件能同时和国内外各种工业控制厂家的设备进行网络通讯，它可以与高可靠的工控计算机和网络系统结合，便可以达到集中管理和监控的目的，同时还可以方便的向控制层和管理层提供软、硬件的全部接口，实现与“第三方”的软、硬件系统进行整体的集成。

1.5.2软件基本结构

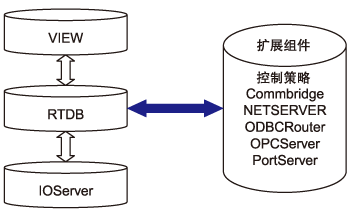

   安科瑞电力监控组态软件基本的程序及组件包括：工程管理器、人机界面VIEW、实时数据库DB、I/O驱动程序、控制策略生成器以及各种数据服务及扩展组件，其中实时数据库是系统的核心，图5-3为组态软件结构图：

主要的各种组件说明见下：

工程管理器（Project Manager）
工程管理器用于工程管理包括用于创建、删除、备份、恢复、选择工程等。

开发系统（Draw）
开发系统是一个集成环境，可以完成创建工程画面、配置各种系统参数、脚本、动画、启动安科瑞电力系统其它程序组件等功能。

界面运行系统（View）
界面运行系统用来运行由开发系统Draw创建的画面，脚本、动画连接等工程，操作人员通过它来实现实时监控。

实时数据库（DB）
实时数据库是软件系统的数据处理核心，构建分布式应用系统的基础，它负责实时数据处理、历史数据存储、统计数据处理、报警处理、数据服务请求处理等。

I/O驱动程序（I/O Server）
I/O驱动程序负责安科瑞电力监控软件与控制设备的通信，它将I/O设备寄存器中的数据读出后，传送到安科瑞电力系统的实时数据库，最后界面运行系统会在画面上动态显示。

网络通信程序（NetClient/NetServer）
网络通信程序采用TCP/IP通信协议，可利用Intranet/Internet实现不同网络节点之间的数据通信，可以实现安科瑞电力监控软件的高效率通信。

远程通讯服务程序（PortServer）
该通信程序支持串口、电台、拨号、移动网络等多种通信方式，通过安科瑞电力监控组态软件在两台计算机之间实现通信，使用RS232C接口，可实现一对一（1：1方式）的通信；如果使用RS485总线，还可实现一对多台计算机（1：N方式）的通信，同时也可以通过电台、MODEM、移动网络的方式进行通信。

Web服务器程序（Web Server）
Web服务器程序可为处在世界各地的远程用户实现在台式机或便携机上用标准浏览器实时监控现场生产过程。

控制策略生成器（StrategyBuilder）
控制策略生成器是面向控制的新一代软逻辑自动化控制软件，采用符合IEC61131-3标准的图形化编程方式，提供包括：变量、数学运算、逻辑功能、程序控制、常规功能、控制回路、数字点处理等在内的十几类基本运算块，内置常规PID、比值控制、开关控制、斜坡控制等丰富的控制算法。同时提供开放的算法接口，可以嵌入用户自己的控制程序。
控制策略生成器与软件的其它程序组件可以无缝连接。

1.5.3图形开发系统
    软件提供了一个高度集成化、可视化的开发环境，采用面向“对象”设计的导航器和工具箱，友好的界面风格使您“上手”非常容易。

    动画连接设置可以构成逼真强大的动画效果，可以提供多种工业标准的复合图形组件来完成过程的监控。
    预制图形模板、工程模板，提供上千种丰富的工业图形元素，提供自定义图库开发工具，用户可以方便地生成自己的自定义图库，“智能单元”功能可以使您自己打造带“脚本”的矢量子图，用户自己可以构造更多的矢量子图。
    支持HMI图元的对象图层，通过“脚本”可灵活控制图元对象图层的显示与隐藏，支持多达几百种过渡色和渐进色调色板，丰富的调色板在颜色选择时更直观、方便，开发更灵活。
    可嵌入各种格式（BMP、GIF、JPG、JPEG、CAD等）的图片，方便画面制作。
支持大画面漫游功能、支持单机多屏和系统自定义菜单功能，自定义菜单其中包括窗口弹出式菜单和定义在各个图形对象上的右键菜单，配合脚本程序与自定义菜单，可以实现更为灵活与复杂的人机交互过程。

1.5.3.2控件及组件
    安科瑞电气经过多年的开发和行业深入的应用，在石油、石化、楼宇IBMS等行业具备大量的行业图形控制组件，适合专用行业自动化软件工程的快速构建，软件完全符合软件工程规范，强大的“容器”方便容纳第三方“控件”，通过脚本编译系统使第三方“控件”可以有效的融合到系统中，强大的功能组件是为了满足工程技术人员的需要而设计的，足够的灵活性保证了它具有广泛的适应性。
    通过趋势曲线组件可以对生产数据进行完整、方便的数据分析，可完成数据的实时与历史显示，历史曲线可完成曲线的放大、缩小、平移，可任意添加、删减曲线，该组件提供了64个“方法”，通过“脚本”可以任意调用“方法”来设计不同行业的曲线分析工具。

■X-Y曲线组件：可以自由的进行曲线分析和查询。
■温控曲线组件：可以进行温度的自动升温和保温控制，同时可以完成文件的存盘、打印、回放等功能。
■标准WINDOWS组件：支持标准的文本框、单选框、列表框等组件。
■报警组件：集成的报警管理和查询，可完成实时与历史报警的查询与管理。
■事件组件：可以详细的记录操作人员的各种操作过程、系统事件。
■事故追忆：可针对发生生产事故时的数据进行定位和分析不同的事故数据，通过报表和曲线的方式来进行表示和查询。
■设备诊断组件：可统计开关型设备（如电机、阀门）的运行次数、时间，并且可以根据以上条件进行判断是否发生报警提示。
■操作器面板：提供开关手操器、模拟手操器、PID手操器面板，方便DCS系统控制画面生成，简化组态过程。
■多媒体组件：可以完成视频图象的实时播放，视频图象的存储、捕捉和回放，可以播放各种格式的视频、音频文件，可以有效的集成视频监控。
■幻灯片组件：灵活的幻灯片播放，可进行自由控制。
■浏览器组件：使软件可以成为标准的浏览器客户端。
■直方图组件：对生产数据以饼图、直方图、散点图的方式进行综合分析。
■历史追忆组件：可以追忆带毫秒标签的数据，方便事故查询。
■GSM短信管理组件：完善的报警短信管理，生产出现问题的时候，通过移动网络将报警信息及时地发送到管理者的手机上。

1.5.3.3报表
专家报表
■报表开发工具提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，比如利用报表函数可以在报表上同时显示实时数据和任意时刻的历史数据，并加以统计处理，例如取行平均、列平均，统计出最大最小值。
■报表文件格式兼容Excel工作表文件，提供类Excel的绝大部分功能，包括：编辑功能、计算功能、图表功能等。
■支持图表显示自动刷新，可输出多种文件格式： Excel、TXT、PDF、HTML、CSV等。
■可实现多层表头，可以实现报表嵌套，可以制作复杂的报表格式。
■具备打印、打印预览、页眉页脚打印功能，支持逐行打印。
■报表数据源支持实时数据库和各种关系数据库，可显示、处理实时和历史数据，可直接遍历关系数据库数据。

历史报表
    简单、方便快速的报表生成工具，能进行日报、月报、季报、年报的生成，对数据存储的时间范围、间隔、起始时间可进行任意指定，并可以根据存储的时间进行历史数据查询。
内置数据表
    内置数据表是安科瑞开发人员总结关系数据库的特点开发出的内置实时关系数据表，利用报表模板可以将实时数据库的变量和报表字段进行任意绑定，可以对任意的数据进行插入、删除、遍历、存盘，内置的报表过滤器可以任意设定不同情况下的查询条件，根据查询条件对所查出的记录进行选取来参与数据处理。

1.5.3.4脚本系统
    提供强大的面向“对象”编程方式，采用类“Basic”的语言方式进行开发，提供完善的变量管理功能，可以查找、批量替换、定位、重命名变量等，从而构造一个良好的二次开发平台。
    系统内置系统变量、间接变量、中间变量、数据库变量等多种变量方式，支持间接寻址功能，系统变量可自动提取IO通讯状态，报警信息、系统时钟等。
    面向对象设计的脚本编译环境采用“所见即所得”的风格，方便的引用方法和变量，提供强大的系统函数，支持自定义函数, 内置的组件都具备大量的“方法”和属性，在“脚本动作”中可任意调用。
    脚本类型和触发方式多样，支持条件动作、数据变化动作、窗口动作、循环动作、自定义动作等，支持数组运算和FOR循环结构。

1.5.3.5系统安全
    系统提供的进程管理器可以管理所有的软件“后台”进程，当应用程序出错时，进程管理器可自动监控、诊断，并且可以保证应用程序进行自恢复。
    系统提供了完备的安全保护机制，以保证生产过程的安全可靠，提供系统安全区的概念，可以把生产数据按区域进行管理，用户管理将用户分为操作工、班长、工程师、系统管理员等多个级别，并可根据级别限制对重要工艺参数的修改，以有效避免生产过程中的误操作。
    支持工程加密，用户可以通过加密锁自己定义工程密码，没有此加密锁任何非法用户无法侵入，保护了自己的工程结构和开发成果。

1.5.3.6报警与事件
    系统在运行时自动记录系统状态变化、操作过程等重要事件，一旦发生事故，可就此作为分析事故原因的依据，为实现事故追忆，提供基础资料。
    提供多种报警检查方式，使您轻松构建报警系统，支持传统的声光报警，语音文件报警，支持操作人员报警确认管理机制，支持GSM方式短信报警，当生产出现问题的时候，通过移动网络可以将报警信息及时地发送到管理者的手机上，支持电话语音报警、电子邮件通知方式的报警。

1.5.4分布式网络及冗余
1.5.4.1概述
    软件是真正的分布式网络系统，内部的程序组件是可以任意组合的，在工程项目中用户可以根据实际需要，灵活的应用组件来构建符合要求的网络结构，安科瑞电力系统的HMI（监控界面）进程与数据库进程可以分别运行在不同的网络节点上，任意一台操作站上的HMI都可以访问任意一台服务器上的数据库的实时和历史数据，运行于不同网络节点的数据库也可以互相访问，真正实现了实时与历史数据的分布处理，界面的集中监控与管理。
    系统网络中的各个节点除可以构建标准的B/S和C/S等结构外，安科瑞电力监控组态软件还支持多种冗余结构，包括：控制设备冗余、控制网络冗余、双机服务器冗余、管理网络冗余、客户端冗余等多种冗余模式。
    在冗余结构中，服务器与客户端间通信采用数据变化传输，效率高，支持报警、历史数据和网络时钟的同步，解决了一般国产软件在数据吞吐、安全性和容错性上存在的这类问题。安科瑞电力监控组态软件在大数据量吞吐、网络切换上得到了很大的提高，达到了进口同类软件的水平。

1.5.4.2设备冗余
    设备冗余一般要求控制站的电源、CPU、通信模块都需要进行冗余配置，主从控制器同时连接设备总线来保证数据通讯， 安科瑞电力监控组态软件正常时与主控制器进行通讯，若主设备损坏或者通讯出现故障，软件会根据设备故障标识断开与主控制设备的通讯，而与从控制设备进行通讯的连接，保证了系统的及时切换 ，从而保证了在设备切换的同时，上位机也同时做到及时切换。

1.5.4.3控制网络冗余
    控制网络冗余是安科瑞电力监控组态软件与控制站通过多条物理链路进行网络的连接，控制网络的任意一个节点均安装两块网卡或者多块网卡，可以设置在多个网段内，网络分为主网络和从网络，正常时安科瑞电力监控软件和控制节点通过主网络通讯，当主网络中断时，安科瑞电力监控组态软件判断网络超时后会自动将网络通讯切换到从网，在主网络恢复正常时，通讯又自动切换到主网线路，系统恢复到正常状况。

1.5.4.4监控层服务器双机冗余
     在SCADA系统中，一般意义上的双机冗余是指监控层服务器冗余，服务器冗余是比较广泛的应用模式，根据控制规模的大小也可以配置一定的客户端来保证操作人员监控、操作的需要，一般小规模的控制系统可以不需要配置客户端。

    主机和从机的安科瑞电力监控组态软件在冗余热备模式下，正常工作时只有主机和控制站通信，从机不和控制站通讯，从机的数据通过主站来进行备份和同步，如果主机出现故障，从机接管主机工作。等主机恢复之后，可以通过自动或手动方式进行干预来进入热备状态，如果主机和从机都正常，用户可以手动地通过控制标志位把工作从当前工作机切换到热备机（原来的主机）上。

1.5.4.5监控层HMI客户端冗余
    在分布式的网络结构中，不同节点的监控系统可以互相通讯，可以互为服务器和客户端，客户端有标准的C/S网络方式客户端，也有“瘦”客户端，即B/S方式的客户端，安科瑞软件的客户端支持服务器冗余方式，即主服务器因为故障，从服务器接管时，客户端能自动切换到从服务器上。
    由安科瑞电力监控组态软件组成的服务器和客户端之间采用以太网通讯，采用双重网络配置，网络可以是两个不同网段，服务器和客户端都有两套网络设备，如果其中一套网络出现故障，安科瑞客户端会使用另外一套网络设备继续和服务器保持通讯，保证监控网络通讯的连续。

1.5.5实时历史数据库
1.5.5.1数据处理
    安科瑞电力监控组态软件内置区域实时数据库，实时数据库对生产数据按区域、单元、子单元管理，分为6层结构，方便数据的管理。
    区域实时数据库内置多种功能块，来完成生产数据的输入与输出处理，可实现累计、统计、控制、线性化、PID控制、各种运算等多种功能。
    区域实时数据库完成实时数据处理、报警检查、历史数据存储等功能。
    数据库结构为可组态的“活结构”，用户可根据实际需要自定义自己的各类数据库结构，方便对数据的管理和查找。

1.5.5.2访问接口
    系统为开放式体系结构，全面支持DDE、OPC、ODBC/SQL、ActiveX标准。
    以OLE、COM/DCOM、动态链接库等多种形式提供外部访问接口，便于用户利用各种常用开发工具（如：VC++、VB等）进行深层的二次开发。

SQL方式
支持通过脚本的“SQL”函数的方式去访问关系数据库，专用的ODBC双向数据转储组件可以和各种关系数据库通过ODBC驱动进行实时历史数据与关系数据库的双向转储。

OPC、DDE方式
安科瑞电力监控组态软件是一个标准的OPC服务器和DDE服务器，第三方软件可通过DDE和OPC标准来访问数据库的各种实时和历史数据。

控件方式
标准的Activex控件，允许第三方开发工具如：VC++、VB等来访问实时数据库，支持远程标准C/S网络访问，直接支持EXCEL通过VBA的方式访问远程实时数据库。

“API”访问方式
API是高性能实时、历史数据库的快速访问接口，在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒。

1.5.5.3远程通信
    安科瑞电力系统以实时数据库为核心，支持数据库在广域网、局域网、移动网络之间可以互相访问，可以互为服务器和客户端，灵活搭建各种网络应用，软件之间可以通过以太网、串口、拨号、电台、GPRA/CDMA、卫星、GSM短信等多种通信方式进行数据交互，来满足SCADA系统、DCS系统等通讯的需要，通过安科瑞的专用通讯组件即可完成远程数据的通信。
软件提供下列组件：

PortServer数据转发组件
    将一个安科瑞实时数据库系统作为服务器，其它安科瑞实时数据库系统作为客户端，以各种通信方式访问服务器的数据，客户端与服务器之间的通讯协议采用安科瑞专有协议来进行通讯，支持的通信方式包括：TCP/IP、串口、MODEM、电台、GPRS/CDMA无线等，同时支持的客户端个数可达32个。

DataServer扩展组件
    将运行安科瑞电力监控软件的计算机虚拟成一个“从客户端”（Slave端），当然也可以主动上发数据，其它SCADA软件、调度系统可以作为主端（Master端）从安科瑞电力监控系统上采集数据，支持MODBUS Slave、CDT Slave、101 Slave、104 Slave等国际标准的通讯协议，可以和第三方进行标准通信。
