圣斯尔 报警型交流微电流隔离变送器

圣斯尔公司研制的高精度穿孔式交流微电流隔离变送器非常适用于各种电气系统中的微安或毫安级交流电流检测，如避雷器状态检测（良好、失效、损坏），各种电气设备、装置、仪器的绝缘和漏电流检测等。

    一、概述

    圣斯尔公司研制的高精度穿孔式交流微电流隔离变送器非常适用于各种电气系统中的微安或毫安级交流电流检测，如避雷器状态检测（良好、失效、损坏），各种电气设备、装置、仪器的绝缘和漏电流检测等。

    产品特点：

    1、检测精度高：检测范围达：0.5～100mA；低端检测误差不超过10uA。

    2、使用方便：

    ①采用穿孔式输入方式，可同时测量三路漏电流，非常便于用户安装和调试。
    ②可根据用户要求设定预警、报警值
    ③具有光电信号告警，开关报警信号二种输出。

    3、过载能力强：可承受大电流冲击；解决了传统端子式（焊接式）输入过载能力有限的问题。

    4、电源适应宽：本产品只需单电源工作，不受电源拉偏影响，解决了传统（霍尔磁平衡原理）的双电源工作和受电源拉偏影响大的问题。

    5、稳定性高：

    ①产品采用多种屏蔽措施，非常有效的抑制空间干扰确保检测精度和稳定性；
    ②温度特性好：温度每变化1℃，输出漂移量小于400ppm；
    ③零点特性好：不同于传统（霍尔磁平衡原理）的原理，使产品具有良好零点特性。
    ④本产品输入/输出/电源都采取突波抑制措施，使产品达到《IEC61000-4-5(GBT17626.5)》标准的三级抗干扰等级。

    6、安全性能高：由于使用非接触式输入，使输入隔离耐压达35KV(非裸线情况).极大的提高产品使用安全性。

    二、产品主型号

    CE-IJ31-J*BS3 三路交流漏电流变送器
    CE-IJ03-J*BS3 单路交流漏电流变送器
    其中:*号可选为:
    4:代表直流24V电源供电;
    9:代表AC220V电源供电;

    三、主要技术指标

    额定输入：0.5～10～100mA AC；
    额定输出：继电器报警输出，发光管告警输出；
    精度：1.0级；
    线性范围：0～120%；
    响应时间：≤300mS ；
    隔离耐压： 2500V DC/1分钟；
    工作温度：-20℃～+70℃；

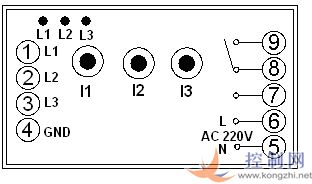

    四、产品接线图

    1、2、3脚：电平输出(告警信号)；
    4脚：电平输出公共端；
    5脚：220V电源或直流辅助电源正端；
    6脚：220V电源或辅助电源地端；
    8、9脚：继电器输出（报警信号；



　　　　 　　　　产品接线图

    五、产品外形结构

    产品采用S型结构，其外形尺寸如下：




    长×宽×高=83mm×36mm×76mm
    穿线孔径Φ＝6.5mm

    六、安装方式

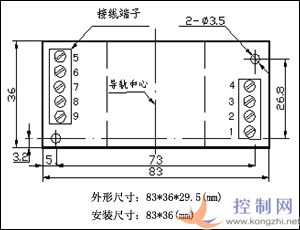

    产品采用DIN35导轨式安装或螺钉固定安装，其安装尺寸如图3所示。



　　　　　　        图3 导轨或螺钉安装平面图
