太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的高压交流并入电网。随着光伏发电在中国的持续建设和投入，如何提供全站设备的本地和远程运行监控和管理、视频监控，以及按照规定的协议进行数据传输，是电站业主和电网公司所共同关心的问题。

    本装置可以从通讯协议级实现串口（包括RS232、RS485、RS422等）、以太网、各种现场总线（包括CAN、LonWorks、Profibus等）通讯网络的相互转换。以便与其它设备或调度间进行实时的数据交换。pFieldComm采集网关采用高性能嵌入式计算平台，内嵌通信采集规约库和转发规约，可以实现采集多个不同子系统的数据，进行数据集中汇总、分类和预处理，并对多个上级调度等平台系统进行数据转发。它具有以下特点：

    （1）硬件采用低功耗，无风扇设计，适合现场恶劣的环境，支持无人值守；

    （2）硬件具备远程维护与部署的功能；

    （3）具备多种工业通信协议驱动接口选择，支持多种网络架构，包括GPRS网络、VPN、以太网、总线等；

    （4）支持断线缓存和冗余功能。

    5　系统软件功能

    5.1　数据采集和控制

    （1）逆变器监控（如图2所示）采集的基础数据：当前总功率、发电量、二氧化碳减排量、直流电压、直流电流、直流功率、交流电压、电流、逆变器机内温度等； 运行状态：运行、关闭、待机；控制的内容：开启、停止、参数设置/调整。

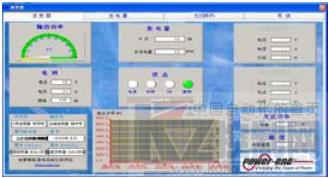

                                             图2 逆变器监控

    （2）汇流箱监控（如图3所示）

    采集的基础数据： 光伏阵列每路电流或每个光伏阵列电流； 报警数据：设备可提供的所有报警数据；控制内容：开启、停止。

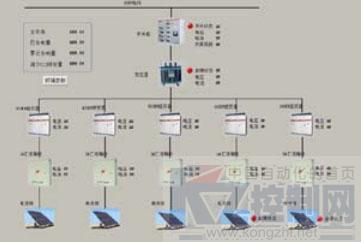

                                                图3 汇流箱监控

    （3）光伏阵列监控（如图4所示）

    采集的基础数据有高度角、方位角、运行状态、报警数据； 控制内容：开启、定位、停止。

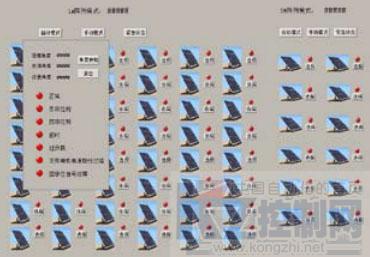

                                       图4 光伏阵列监控

    （4）气象监测仪监控

    采集的基础数据有环境温度 、光照强度、风速、风向等。

    5.2　统一的设备维护管理

    力控软件平台提供监控设备使用状况功能，显示逆变器等设备的运转情况、电流和电压、设备的故障信息，提供自动报警显示并存储，并且对重要仪表统一管理，提示维修人员及时更换备件、及时维护，延长仪表的使用寿命。

    5.3　系统报警

    当系统任何节点、任务模块出现故障或异常，在处理系统实时的或历史的数据过程中发现异常、故障时，系统自动给出各种报警提示，包含预设的语音报警、报警简报窗口显示、报警总表显示、报警即时打印、报警画面、图元变色等。

    系统产生的报警信息保存，包括告警时间、站点信息、告警类别、告警描述等。同时可以按时间、地域信息、报警类别、描述等做复杂的关键字组合查询和进行复杂的统计，如图5所示。

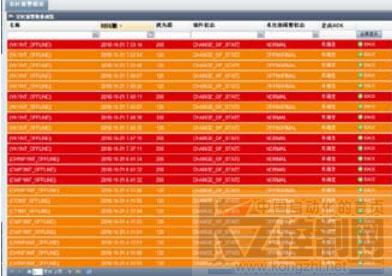

                                        图5 实时报警报表

    5.4　数据存储和显示

    调度中心负责实时采集重要参量并进行定期存储，操作员可查询历史数据库的数据，并且以报表和曲线、棒图等形式的展示，同时可以打印数据，为技术员分析系统运行状况提供科学的依据，如图6所示。

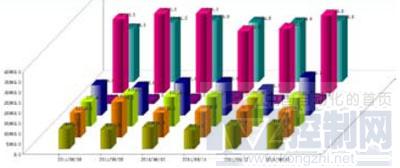

                                   图6 历史数据库的数据展示

    5.5　用户管理

    系统具备用户管理、角色管理和权限管理。管理员能够添加、修改、删除系统用户，能够定义每个用户的角色，也能为每个用户或每种角色分配系统各种功能的使用权限，如图7所示。


                                           图7 用户管理界面

    5.6　数据的在线统计

    能够对发电站运行的各种常规参数进行统计计算，包括日、月、年、时段的最大、最小值及其出现时间、平均值、越限次数、越限时间、越限率、合格率等。

    5.7　Web发布

    通过力控软件提供的Web功能，可以使用户从IE浏览器上访问工程画面，浏览的效果与在力控软件运行系统中看到的工程画面完全相同，包含全部动态数据和动画，方便系统的远程管理。

    5.8　数据的转发

    力控软件提供了《可再生能源建筑应用示范项目数据监测系统技术导则》、“用户侧光伏电站在线监测系统认证技术规范V7.0”等转发协议，可以将数据传到住建部以及金太阳中心。
